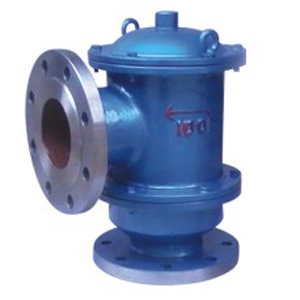

HXF7帶接管阻火呼吸閥

HXF7帶接管阻火呼吸閥

呼吸閥是固定在儲罐頂上的通風裝置,以保證罐內壓的正常狀態,防止罐內超壓或超真空使儲罐遭受損壞,也可以減少罐內液體揮發損耗.

根據國家《石油化工防火規范》(GB50160-92)的規定:“甲乙類液體的固定頂罐,應設防火器和呼吸閥”,而我國產品類型單一,還滿足不了石油化工個部門的需要,為了解決上述問題,我廠與中感化總公司北京設計院共同研制開發HX系列新產品.該產品具有類型多,規格齊全,結構緊湊,重量輕,通風量大,泄漏小等特點.產品有單呼閥,單吸閥,呼吸閥,各種結構形式均可與阻火器組合構造,也可配制所需的接管.

本產品實為目前國內呼吸閥上的佼佼者,已成為中石化總公司工程建設都推薦產品.

一、代號說明

1.       呼吸閥代號以HX表示,HXF為阻火呼吸閥代號.

2.       呼吸閥類型代號以吸入和呼出口有否接管來分類,工8種,見表所示:

二.操作壓力和使用環境溫度

呼出壓力:A. +355pa  B.+980pa  C.+1750pa  D.+4kpa  E.+18kpa

吸入壓力:A.-295pa  B.-295pa  C.-295pa  D.-0.5kpa

(操作壓力指標也可以由用戶指定)   使用溫度:-30℃～60℃

三.工作介質

汽油,煤油,柴油,芳烴,硫,空氣等,或其他石油化工物料,阻火類別的選用“HGJ21-89”選行,選IIA級或IIB級由用戶指定.

四.制造和檢驗標準

參照“SY7511”,“GB5908-86”等標準進行制造和驗收.

注:法蘭連接采用HG5010-58,PN1.0MPA,也可以根據用戶需要,按HGJ.JB.ANSI-B16.5,JIS.
